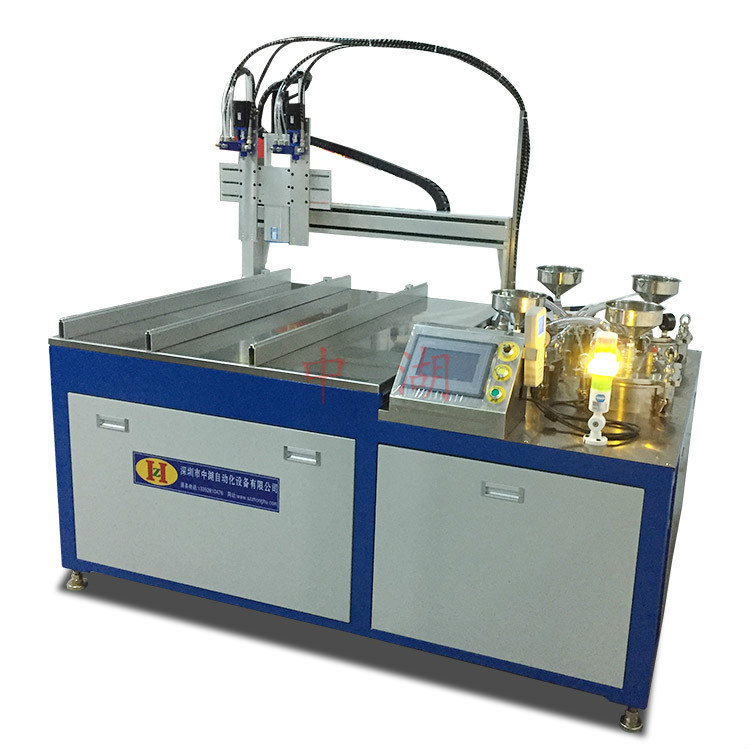

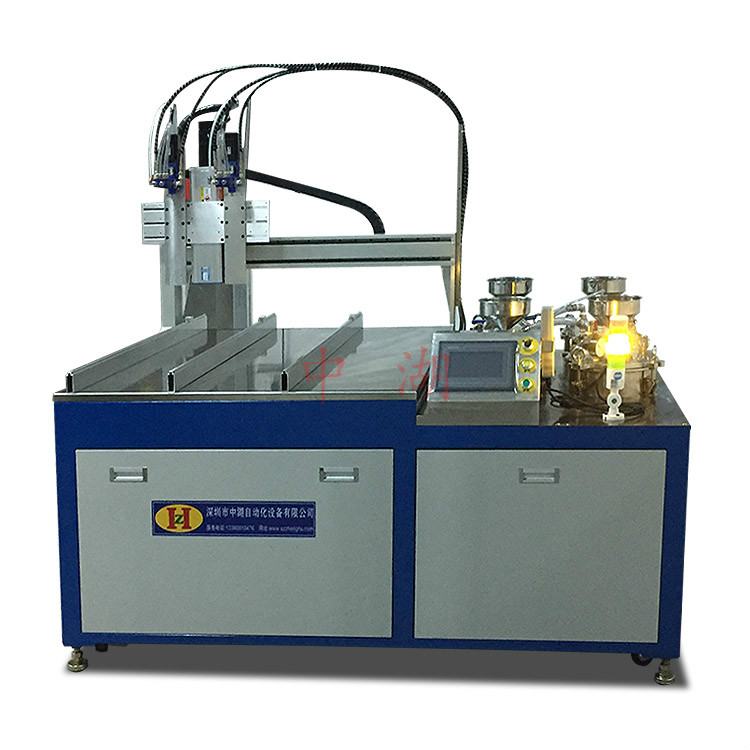

类别：双供胶系统灌胶机
| 操作原理：
1、程序编辑:实物编缉，再陈例即可
2、将已编辑程序储存，同类产品调出即可.
3、灌胶头运动，泵体（步进电机驱动）供胶
4. 运动轨迹：直线.曲线.点.方框.圆.W型,S型.可走任意不规则轨迹.
5、Z轴上下运动方式采用滚珠轴丝杆快速反应.
6、选择那种胶水,只要在控制卡上选择就好.
| 灌胶速度：
1、灌胶头运行速度：0-600mm/s
2、机器行程：800*800*100mm，
3、供胶速度：0.5-20/s(灌胶头运行速度和供胶速度综合起来即为灌胶速度)
| 应用产品（800*900MM内）
1、灯条类：小模组、软灯条、硬灯条等
2、灯具类：小模组、洗墙灯、投光灯、线条灯等
3、电子类：防水电源、变压器、线路板等
4、各类非标型灌胶
B.1:1的胶水的配置.
|
1 |
配胶比例 |
3:1到2:1的环氧树脂 |
|
2 |
搅拌方式 |
动态搅拌 |
|
3 |
机器行程 |
800*900*100mm |
|
4 |
编程方式 |
示教编程 |
| 5 |
应用产品 |
800*900mm以内灯条、灯具、模组 |
|
6 |
外型尺寸 |
1800*1350*1480mm |
|
7 |
（A泵） |
3.6齿轮泵(台湾硕宏) |
|
8 |
（B泵） |
3.6齿轮泵(台湾硕宏) |
|
9 |
胶桶容量 |
A缸25L，B缸25L配恒温装置 |
|
10 |
出胶流量 |
2-15g/s |
|
11 |
出胶头 |
标配单头，根据产品不同可选配多头 |
|
12 |
输入气压 |
0.5-0.7Mpa |
|
13 |
机器功率 |
2000W |
|
14 |
供电电压 |
AC220V±10%,50HZ |
| 设备配置:
|
1 |
控制系统 |
信捷PLC+运动控制卡+7.2寸昆仑通态触摸屏 |
|
2 |
软件系统 |
中湖自主研发，国内同行一家研发出软件防误操作功能、防呆自动?；δ?/span> |
|
3 |
运动电机 |
YAKO原装电机 |
|
4 |
计量泵体 |
精密调校耐磨型 |
|
5 |
截止系统 |
中湖自主研发制造 |
|
6 |
混合装置 |
中湖自主研发制造 |
|
7 |
搅拌电机 |
减速电机 |
|
8 |
机架材质 |
A3*3mm制造 |
| 9 |
滑动装置 |
台湾HIWIN |
| 10 |
混合管清洗 |
自主研发 |
| 设备功效
|
1 |
友好简洁的操作界面 |
防呆式操作程序设计，操作简洁、实用，普通工人5分钟即可学 会全部操作方法 |
|
2 |
高端进口电控系统 |
主要电器部分布线，防尘，防静电，都达到国外标准
采用高精度运动控制系统 |
|
3 |
胶量检测反馈功能 |
胶桶部分配备低液位报警功能，适时提醒补充胶水
|
|
4 |
胶水过滤四重?；?/span> |
过滤?；ご胧?，降低机械泵体的故障发生机率，防止胶水内杂质流入胶水管道 |
| 5 |
超大工作台面 |
能够同时摆放多个产品，机器自动连续作业，拥有更高效率 |
|
6 |
设备运行更平稳 |
整体机架采用超厚稳固材料，有效解决机器高速运动时的机体抖动，提高生产稳定性和精度 |
|
7 |
高精度机械泵体 |
精密调校耐磨型 |
| 8 |
全自动机械搅拌 |
AB胶混合采用动态、机械搅拌，搅拌速度0-3000rpm可调
|
| 9 |
高精度的作业动作 |
采用HIWIN线性滑轨与高精度平衡块，保证作业精度 |
|
10 |
胶桶加热 |
采用进口高品质安全系数可靠的硅胶片发热，超强?；?/span> |
| 11 |
胶桶抽真空 |
解决胶桶里面的气泡问题 |
六、核心供胶齿轮泵特点：
齿轮泵结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。齿轮泵采用多级密封机构并采用进口密封件及进口齿轮（硬度达HRC62度以上，以保证高耐磨性、长寿命性）；
本公司齿轮泵还有以下特点：
1、高精度、可变量、不间断、长寿命的流体计量配比核心部件；
2、制作工艺精密，耐磨耐腐蚀，几乎可做到免维护；
3、适合高低粘度及固液混合流体，适用胶水：环氧、硅胶、PU；
4、采用步进电机带动齿轮泵供胶，调节步进电机的转速来调节出胶量大小。
原理：
齿轮泵的原理是很简单的，即它的基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。
| 三轴运动灌胶特点
1、操作简单方便：触摸屏显示操作；全中文界面，各项参数记录，显示，报警；针对每种产品提供相应夹具，工人培训简单，节约培训时间和培训费用；
2、胶量控制精确：所有关键部件均采用进口产品，在保证高速、精度的同时，满足自动化生产条件下的高可靠性的要求。
| 配胶部分主要特点：
1、配胶，灌胶一体化，全自动操作，一台机器实现两种功能。
2、比例设定调节，胶量可调。随时用随时配，配比精度高，按需配比，节省胶水。
3、操作简单方便，程序编辑简单，拆装简单方便，直接将A B两种胶水分别放进两个对应的桶里，灌的时候才配胶，工人只需要按启动开关即可。
4、根据胶水性能，A料桶带有恒温装置，B胶料桶密封性好防止挥发，液位感应装置，当胶水低于这个液位时自动报警，添加相应胶水
5. 清洗方便，A B胶混合部分只有出胶口的搅拌管，所以清洗部分只有搅拌管，其他部分都不用清洗，如果下班或要停下一段时间才灌胶只需要按下自动清洗按钮将搅拌管清洗干净就行，没有耗材。
| 灌胶机技术特点：
1、胶水比例任意可调：不局限于使用比例为1:1的胶水，对于这一技术瓶颈我们率先打破。
2、任意选择胶水供应商：因为机器具有智能配比胶水的功能，不局限于1:1的胶水。
3、为企业节省成本：一台机器可替代多个员工，一年即可将机器的钱省出来。
4、为企业减少管理和招聘的负担。减少员工、管理员的负担，管理层可更多的把精力放在生产的管理上；人事招聘人员也免除了“招人难”的问题，很多隐性成本就降低了。
5、公司有多位设计经验丰富（10年灌胶机设计开发经验）的工程师为机器的日后维护、升级保驾护航。在生产工艺上也能给出一些建议。
6、公司产品定位明确。与市场其他同类型公司的策略有所不同，我司秉承“一切为了客户，为了客户一切，为了一切客户”的精神，精工细雕，做高品质产品，走高定位市场，靠客户口碑立足市场。不谋短暂利益。
| 双供胶系统AB双液灌胶机设备参数:
A.10:1到2:1的胶水的配置.
|
1 |
配胶比例 |
10:1到2:1的环氧树脂 |
|
2 |
搅拌方式 |
动态搅拌 |
|
3 |
机器行程 |
800*900*100mm |
|
4 |
编程方式 |
示教编程 |
| 5 |
应用产品 |
800*900mm以内灯条、灯具、模组 |
|
6 |
外型尺寸 |
(L) 1800*(W)1350*(H)1480mm |
|
7 |
主泵（A泵 |
3.6齿轮泵(台湾硕宏) |
|
8 |
附泵（B泵） |
1.2齿轮泵(台湾硕宏) |
|
9 |
胶桶容量 |
A缸25L，B缸25L配恒温装置 |
|
10 |
出胶流量 |
2-12g/s |
|
11 |
出胶头 |
标配单头，根据产品不同可选配多头 |
|
12 |
输入气压 |
0.5-0.7Mpa |
|
13 |
机器功率 |
20000W |
|
14 |
供电电压 |
AC220V±10%,50HZ |
